◎ 用于驱动 0-90°旋转动作的场合
◎ 三点式控制信号和调节式控制信号（4-20mA），用于连续控制配有手动 / 自动转换开关
◎ 工作电压：220VAC、110VAC、24VAC
◎ 行程角度：0-90°可调 0-160°可调（订制）
◎ 行程时间：3.3s、5s、15s、30s、55s
◎ 出轴扭矩：5Nm 5Nm 15Nm 25Nm 40Nm
概述

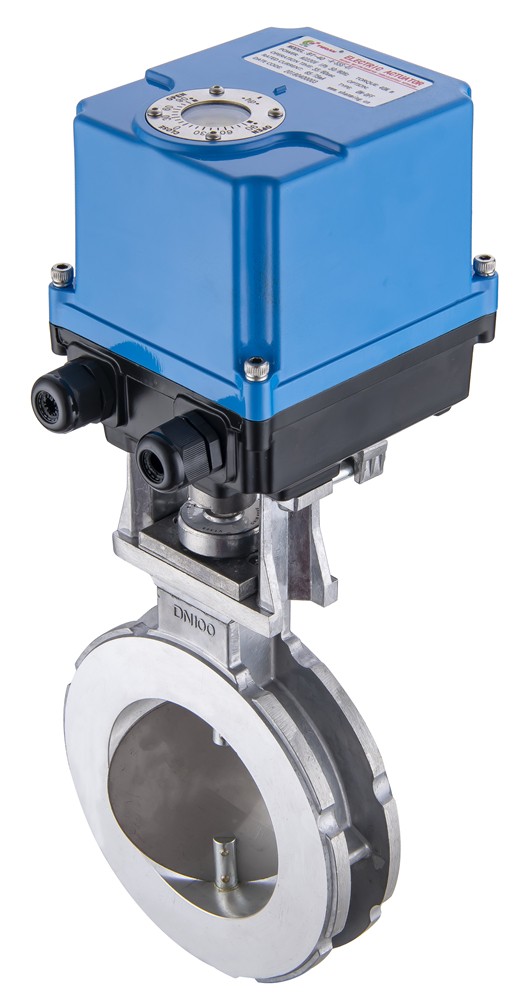

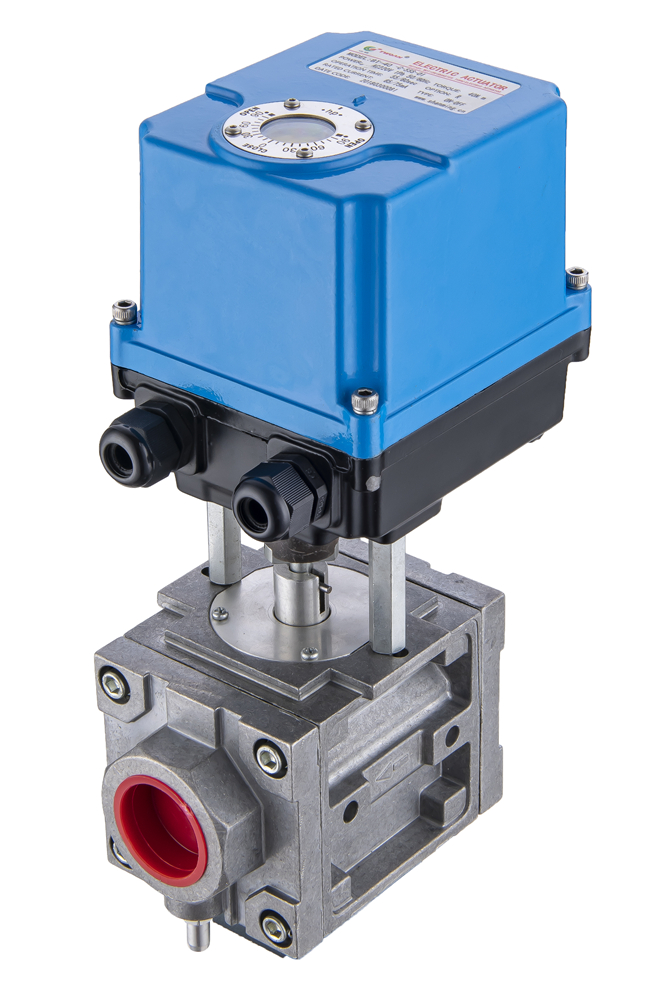

BT-40系列回转型电动执行器专门应用于控制O-90°或0-160角行程的所有场合控制。适于各种蝶阀、球阀、旋塞阀、通风阀等阀门装置的控制调节。
*在连续控制方式下:采用三点式控制信号和连续控制线性信号
*在二点方式控制下:用于开/关或大/小极限位置控制
*可选配两位位置辅助开关
*三点式控制信号和二点式控制信号配有手动/自动转换开关，方便安装、调试和日常维护
*位置输出信号可选电阻、电流或电压

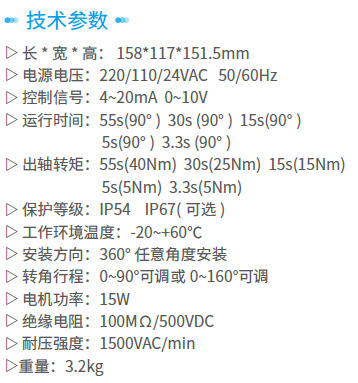

产品参数
电源电压:AC 220V/110V/24V 50/60Hz
控制信号:4-20 mA1-5V 0-10v
运行时间:55s(90 )30s (90)15s (90°)
5s(9o° ，3.3s (9o° )
出轴扭矩:55s(4ONm)30s (25Nm)15s (15Nm)
5s (5Nm)3.3s (5Nm)
运行环境:-30℃～+60c
防护标准:IP54lP67(可选)
安装方向:360°任意角度安装
转角行程:0-90°可调或0-160°可调
电机功率:15 W
绝缘电阻:100 MQ/500 vDc
耐压强度:AC150ov/ 1 min
重量:3.2Kg
安装环境
*本产品属非防爆产品，请避免在易燃，易爆等极端环境下使用
*在长期有雨水、油污等飞溅物和阳光直射的环境下需要安装防护设施
*请预留接线、手动操作等维修情况下需要的空间
*环境温度需要在-30一+60℃范围内
